N-S-82 Brezinka Bunker

[oklahoma]

Si tratta di una fortificazione che ho visitato una quindicina di anni fà  ! Allora non si usava fotografare (oltre a se stessi) ed inoltre non ero interessato (come oggi!) alle fortificazioni .
Tutte le immaggini e le caratteristiche sono tratte dal Webb ed esposte solo per la libera conoscenza .
Di questa Opera, realizzata a Nachod, nella repubblica Czecha, vicinissima al confine con la Polonia, si conoscono tutte le caratteristiche, ed è molto interessante perchè, pur essendo stata realizzata più di settantanni fà  è ancora attuale e tutte le soluzioni tecnologiche sono attuali e sbalorditive per l'epoca.
Vedremo di analizzare nei dettagli la costruzione e le vicende successive !

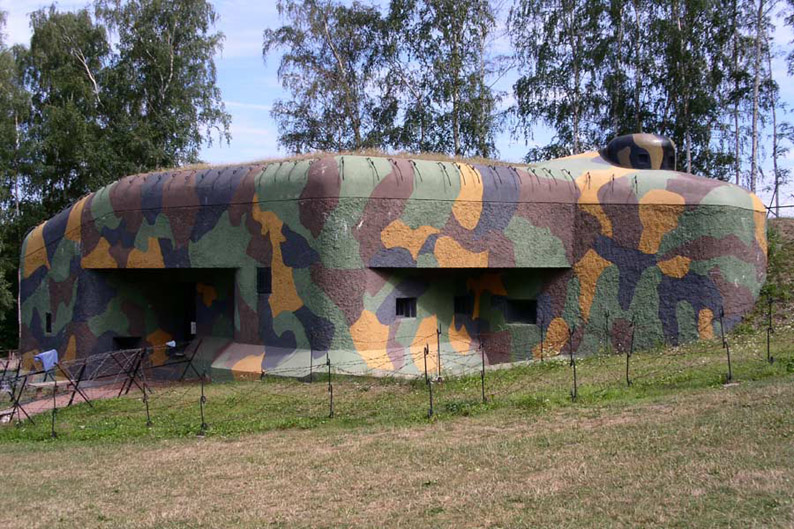

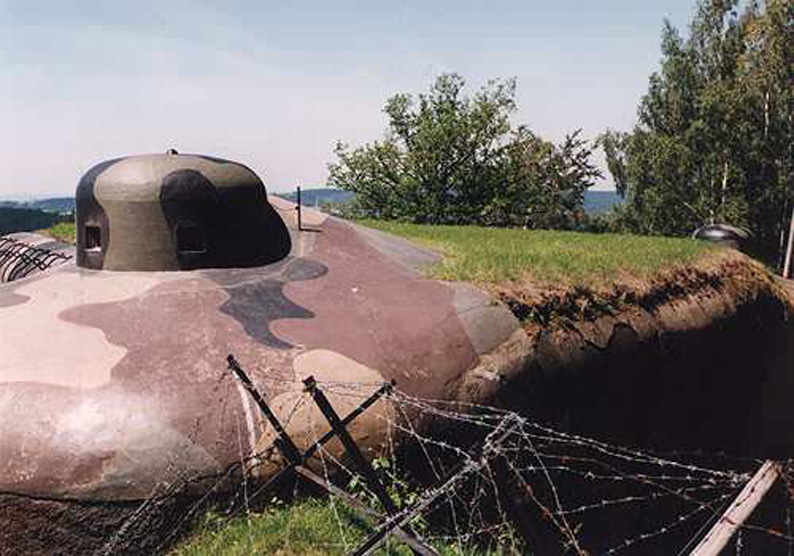

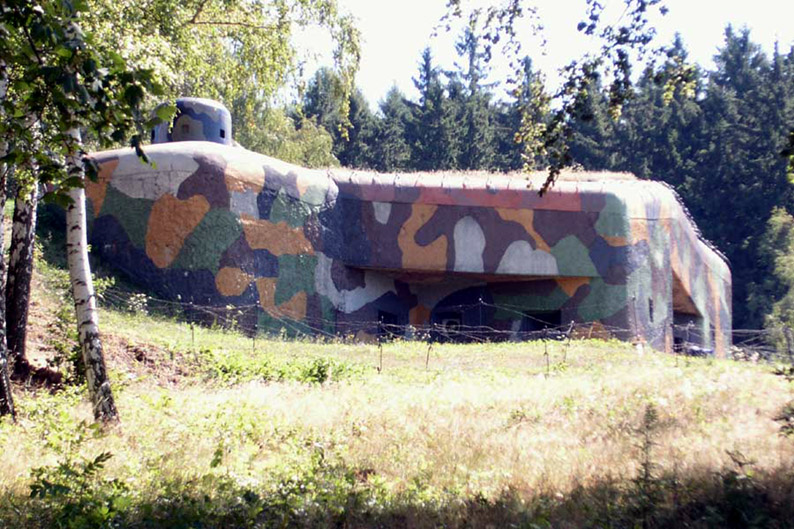

Vediamo la fortificazione come si presenta oggi !


Lato destro.jpg (175.7 KiB) Visto 1631 volte



Sul davanti.jpg (198.42 KiB) Visto 1623 volte

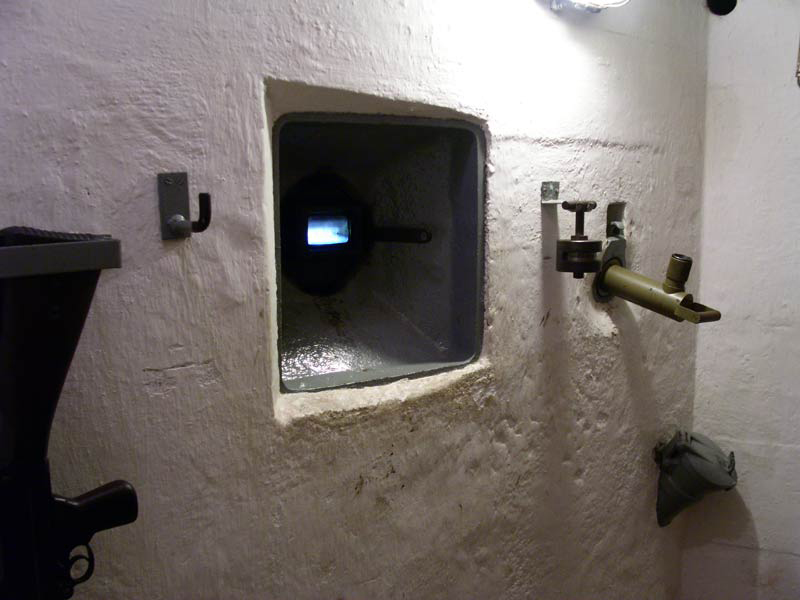

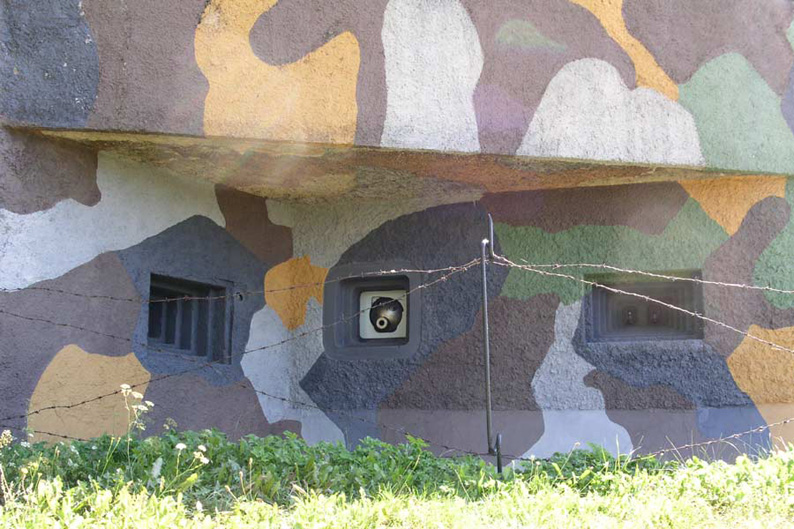

Feritoie delle armi.jpg (198.83 KiB) Visto 1615 volte

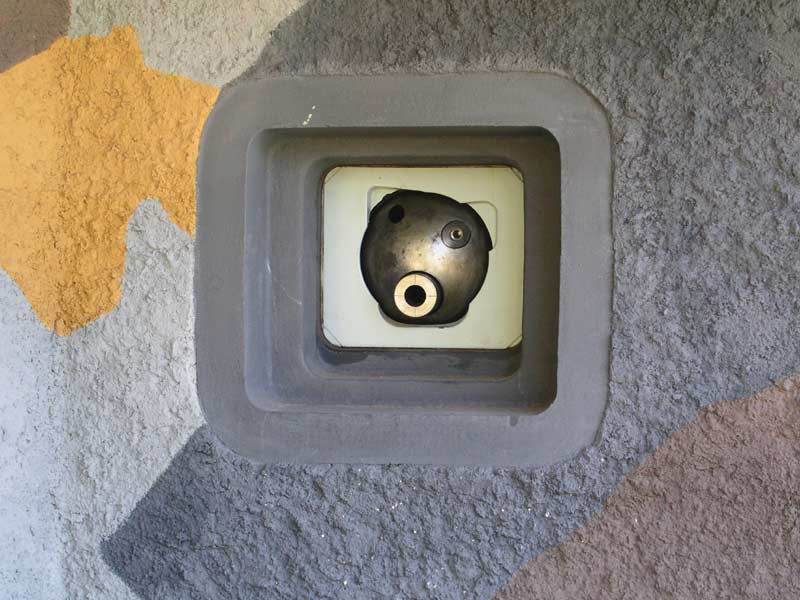

Sfera delle armi.jpg (191.21 KiB) Visto 1613 volte

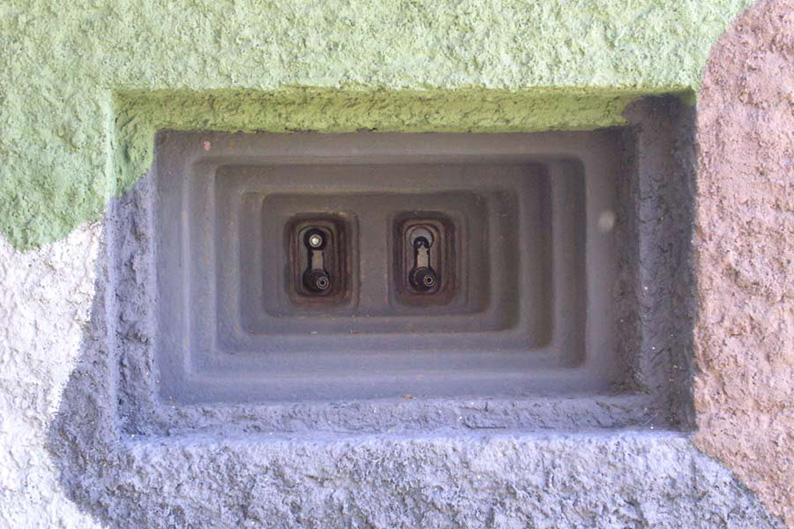

Mitragliatrice binata.jpg (191.95 KiB) Visto 1603 volte

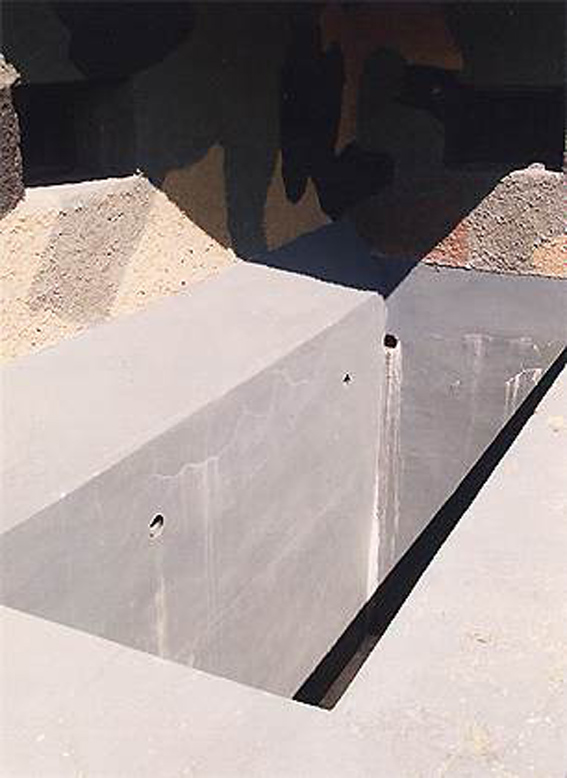

Fossato diamante.jpg (146.45 KiB) Visto 1602 volte

Abbiamo così potuto vedere gli esterni, poi approfondiremo l'argomento!
continua

[oklahoma]

Ora l'Opera appare come nuova ed immacolata ! Sembra che la guerra l'abbia miracolosamente risparmiata !
Così si presentava appena costruita, con il campo di tiro apertissimo !

Appena costruita.jpg (204.45 KiB) Visto 1592 volte

Naturalmente così non è stato.
Durante la guerra, i tedeschi hanno smontato le armi per impiegarle altrove, negli anni 50 i recuperandi (statali) hanno completato l'opera di sfacelo asportando le torrette e le parti metalliche .

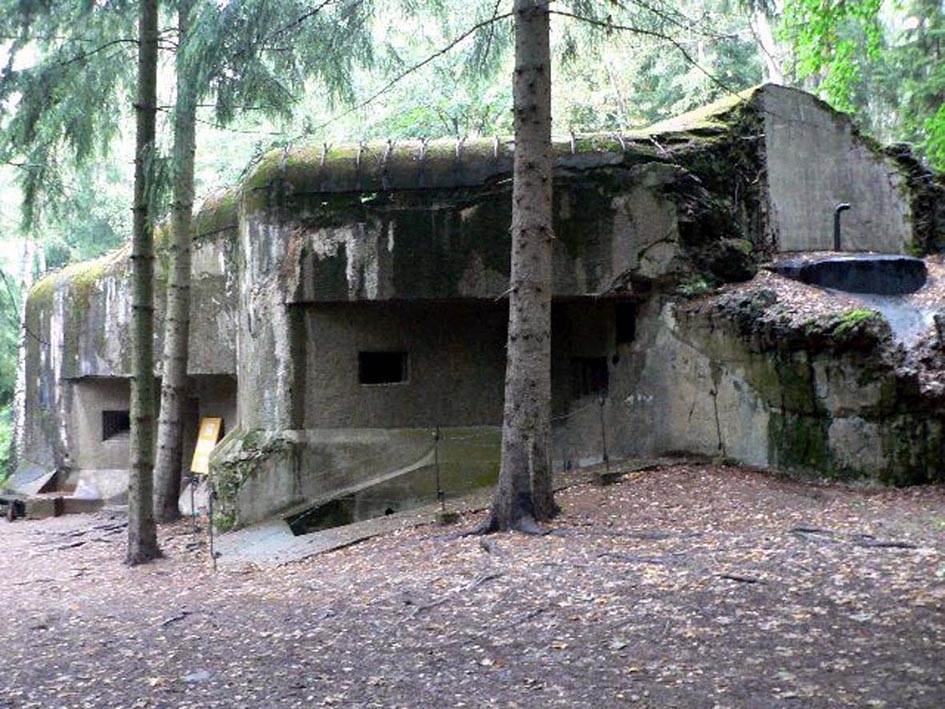

Così si presentava nel 1988 !

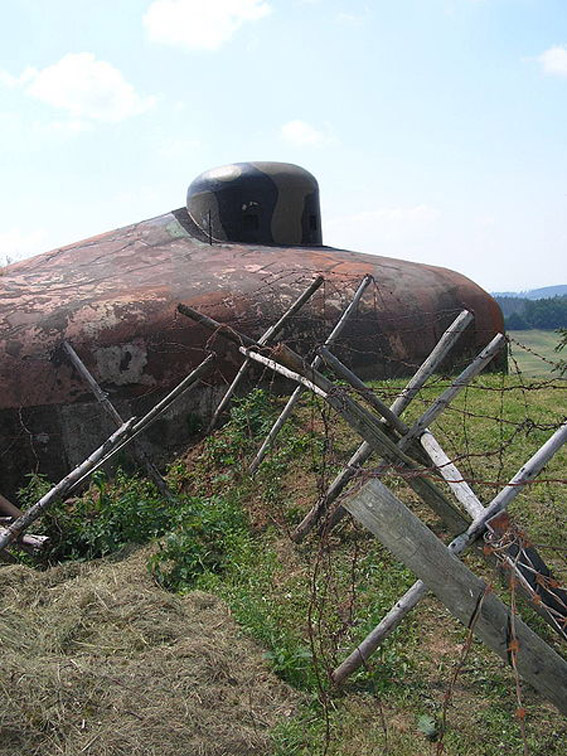

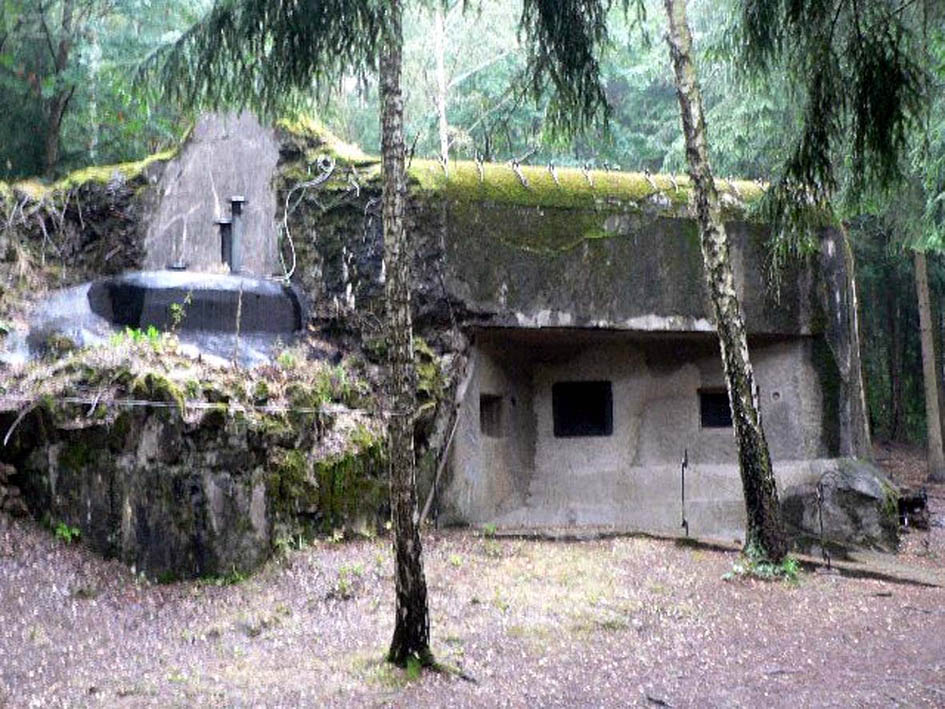

Prima del restauro.jpg (183.03 KiB) Visto 1614 volte

Prima del restauro 2.jpg (184.85 KiB) Visto 1612 volte

Nel 1989 l'opera è stata completamente restaurata e riportata alle condizioni originali !
Il lavoro è stato eseguito da operai volontari della zona (Attenzione! la parola volontario, non ha lo stesso significato in tutte le parti del mondo !
Vedremo ora gli operai al lavoro e le condizioni :

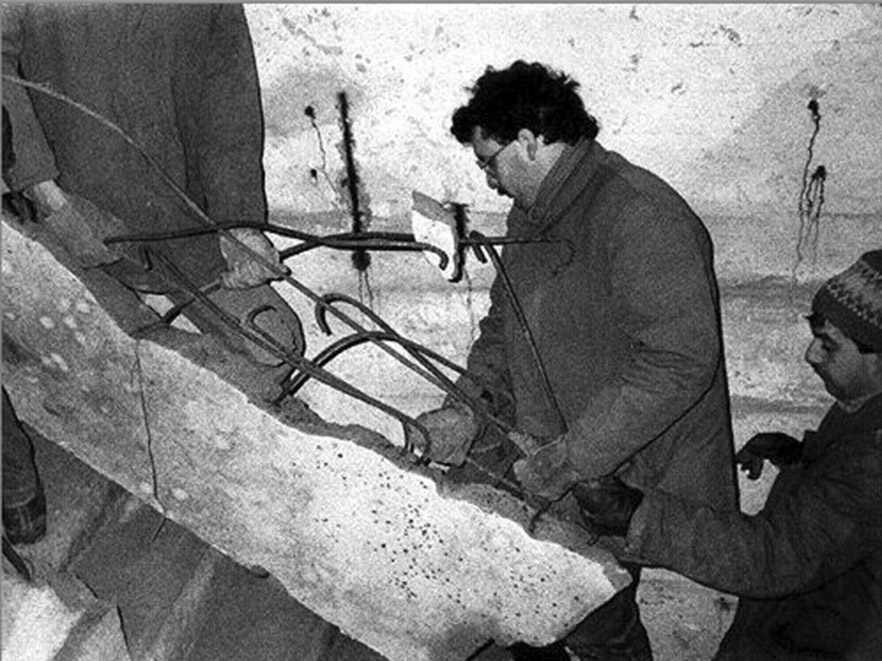

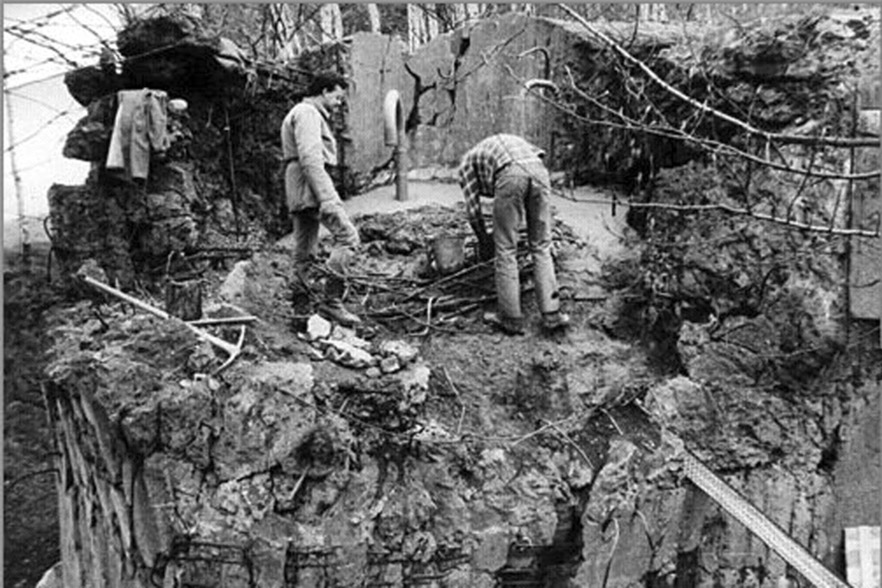

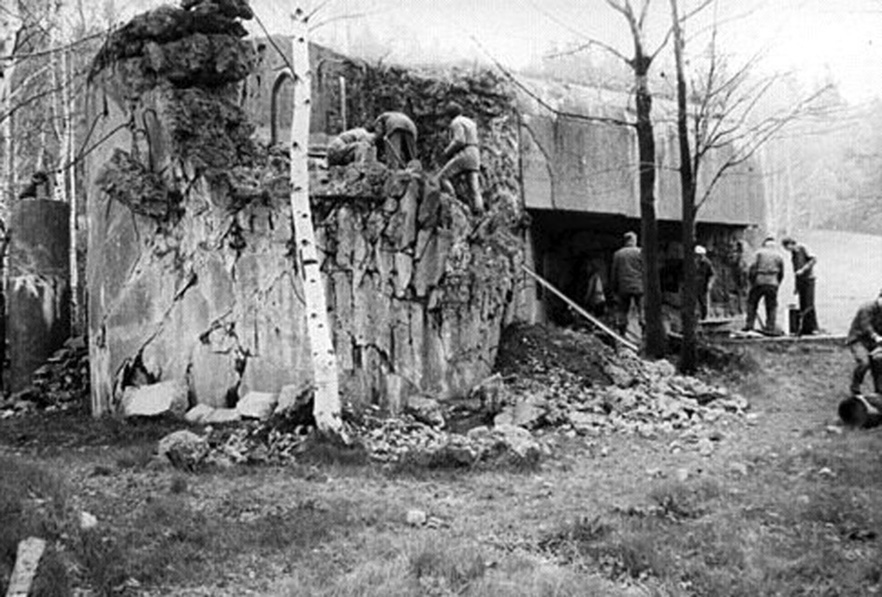

Al lavoro!.jpg (204.42 KiB) Visto 1582 volte

Come vediamo, non mancava il ferro!.jpg (166.77 KiB) Visto 1580 volte

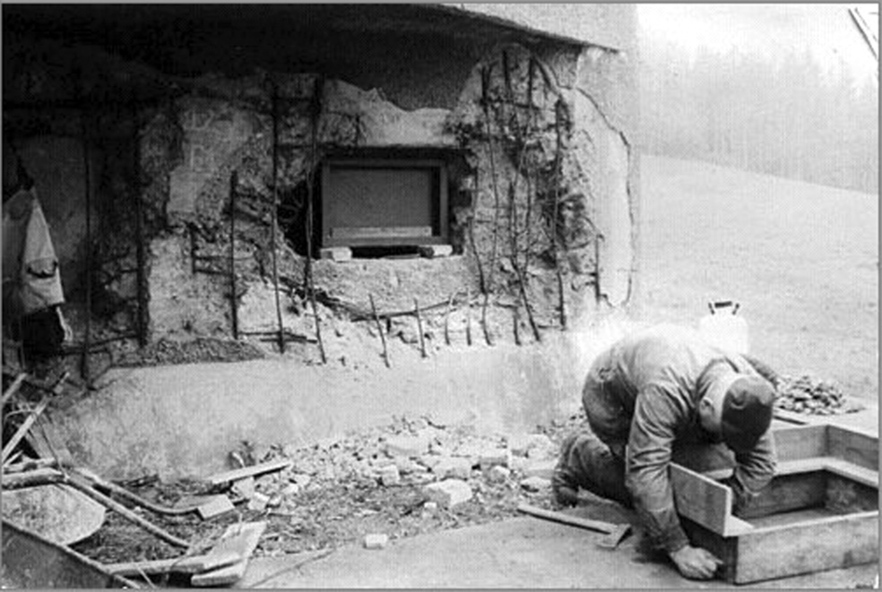

Preparazione feritoia.jpg (189.49 KiB) Visto 1575 volte

Ricostruzione torretta 1.jpg (190.38 KiB) Visto 1571 volte

Ricostruzione torretta , particolare.jpg (169.91 KiB) Visto 1567 volte

Montaggio parti elettriche.jpg (190.38 KiB) Visto 1567 volte

Vedremo in seguito, gli interni, le apparecchiature e le armi !
Continua

[oklahoma]

Andiamo avanti :
L'opera è realizzata su due piani ,essendo il personale composto da 32 persone, 24 militari,6 sottoufficiali ,comandante e vice,i letti sono (circa) la metà  .

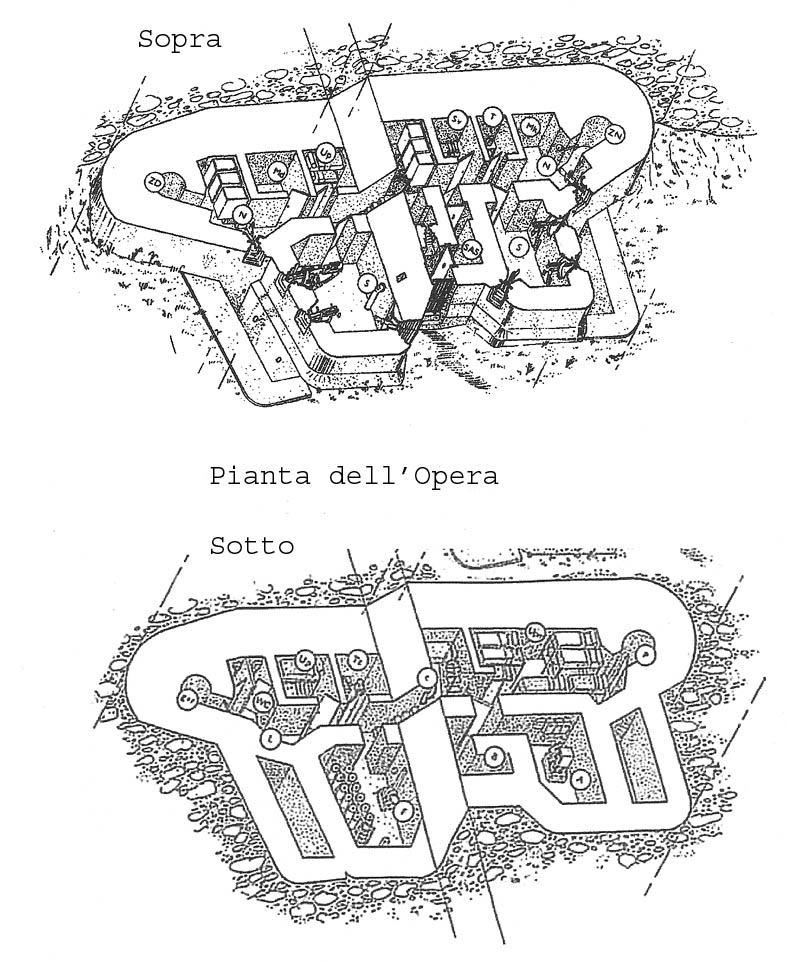

Pianta dell'Opera.jpg (182.3 KiB) Visto 1562 volte

Possiamo vedere, con l'ausilio della cartina , di come era composta la fortificazione.
Entriamo

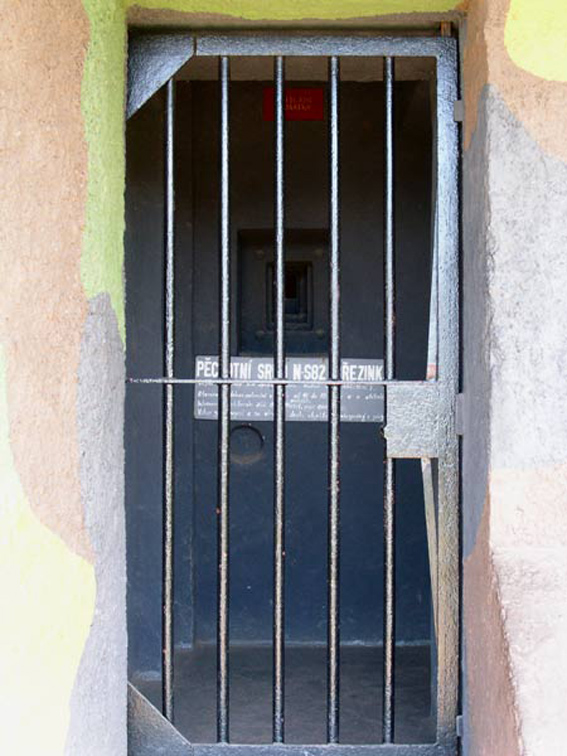

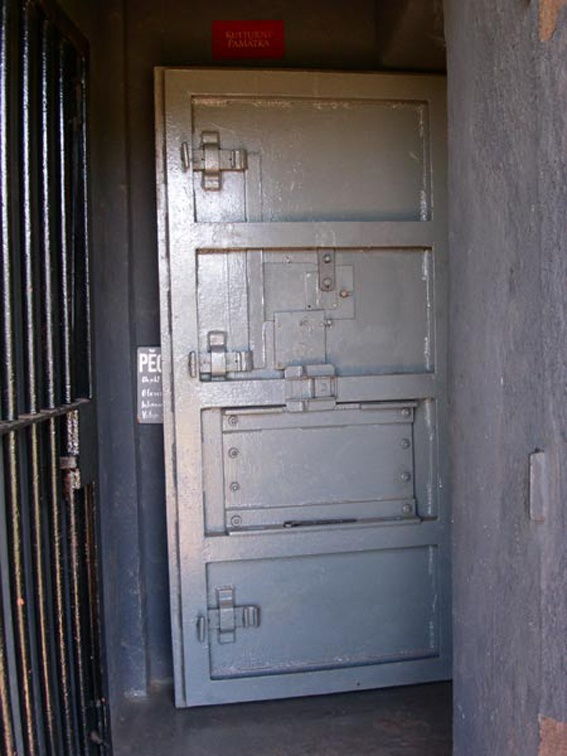

Prima la cancellata, poi la porta blindata !

Le due porte di ingresso.jpg (186.95 KiB) Visto 1560 volte

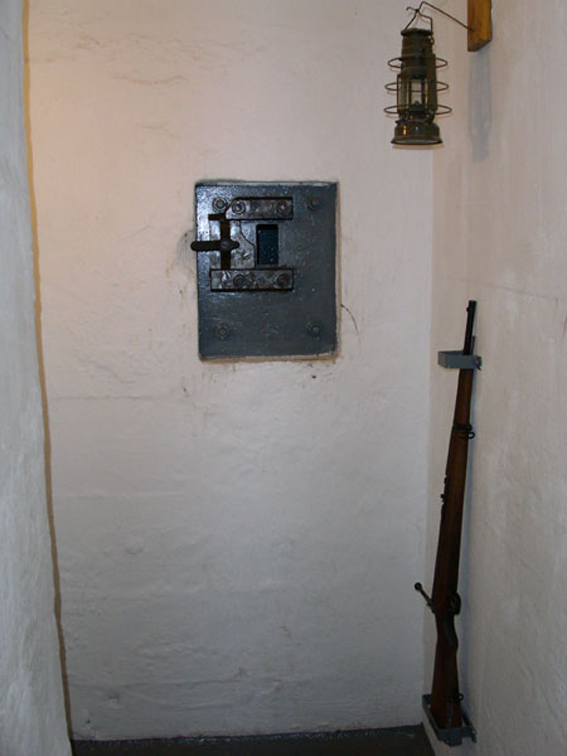

Erano controllate da uno spioncino !

Guardia all'ingresso.jpg (196.49 KiB) Visto 1557 volte

Vediamo ora la stanza del comandante !


Ed il dormitorio degli ufficiali !

Dormitorio ufficiali.jpg (140.87 KiB) Visto 1556 volte

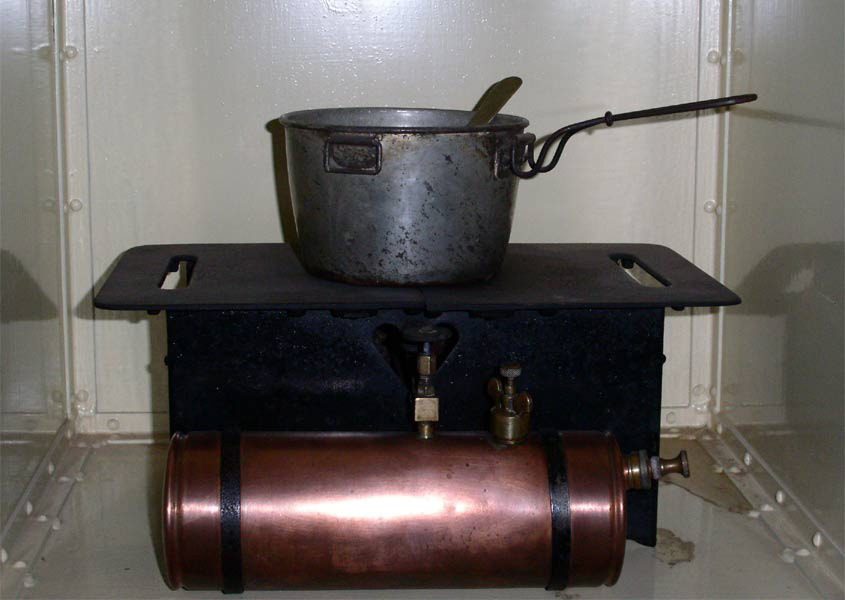

Dotato del famoso bollitore PRIMUS (che certo i giovani non conoscono!)

Fornello , il famoso PRIMUS.jpg (139.64 KiB) Visto 1556 volte

Continua

[oklahoma]

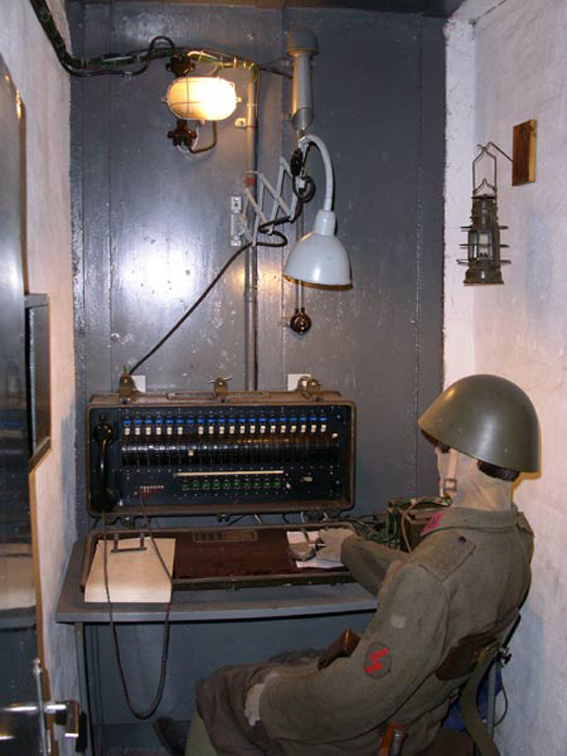

Vediamo ora il centralino telefonico!

Centralino telefonico.jpg (206.34 KiB) Visto 1551 volte

Sotto la costruzione è stato realizzato un pozzo profondo 62 metri per alimentare l'uso comune ed inoltre per il raffredamento del gruppo elettrogeno . Era dotato di una pompa elettrica ed una manuale, che qui vediamo !

Pompa acqua manuale.jpg (164.02 KiB) Visto 1549 volte

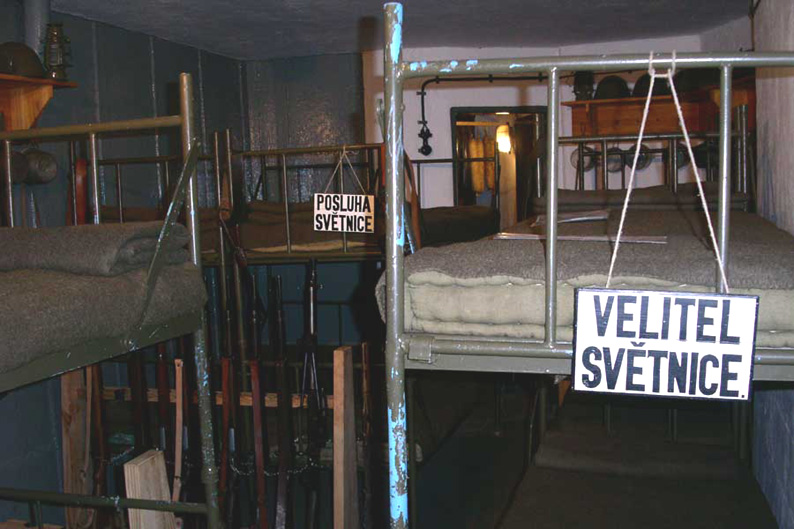

Vediamo ora il dormitorio della truppa !

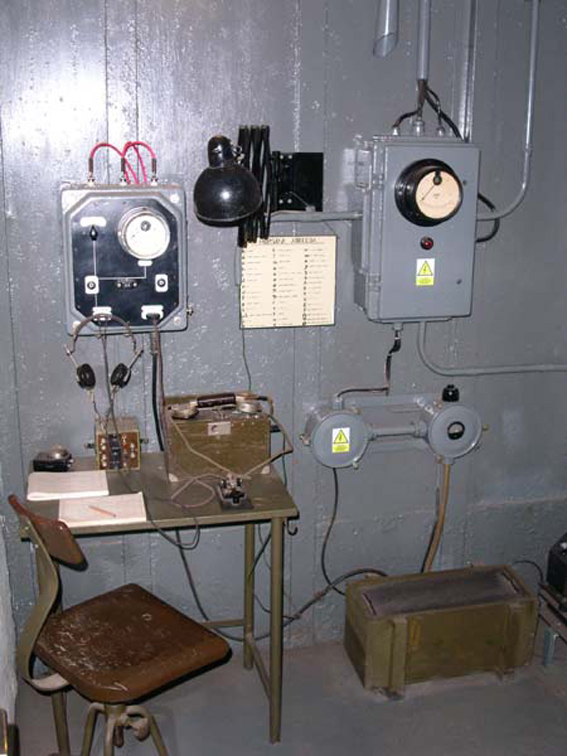

In caso di interruzione delle linee telefoniche, l'opera era dotata di un telegrafo a scarica per avere comunque un collegamento!

Telegrafo di emergenza.jpg (194.17 KiB) Visto 1551 volte

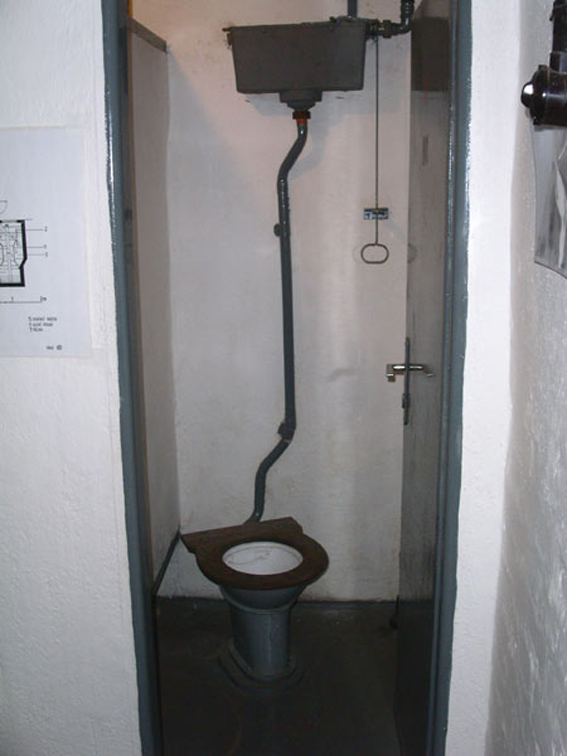

Vediamo ora il lavabo e la latrina . L'opera era dotata di un impianto di depurazione dei scarichi per non inquinare la falda .


La latrina.jpg (147.46 KiB) Visto 1544 volte

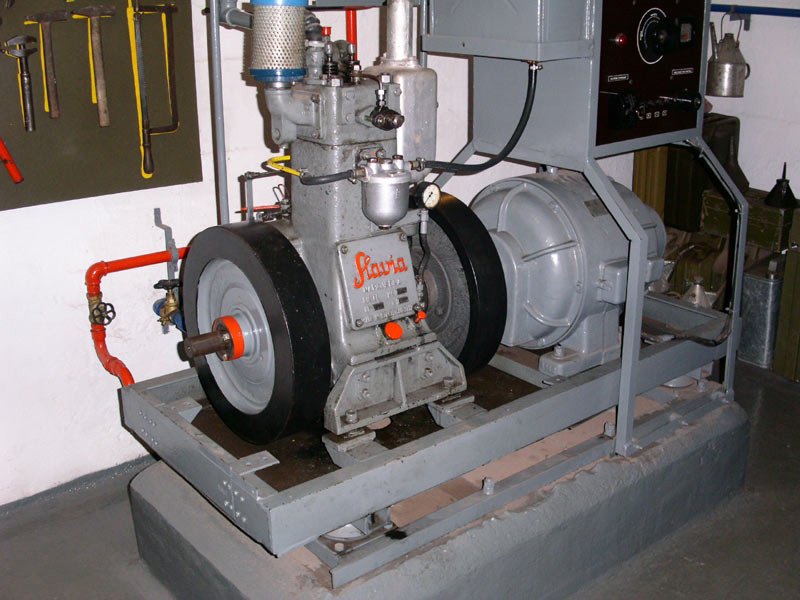

Nella costruzione era montato un generatore di energia elettrica . Dotato di un motore Diesel da 15 Hp raffreddato ad acqua (il calore veniva smaltito per riscaldare gli ambienti) poteva fornire 380 Volt trifase per i motori e 220 Volt monofase per l'illuminazione con una potenza emessa di 10 KWatt .

Generatore di corrente.jpg (200.05 KiB) Visto 1546 volte

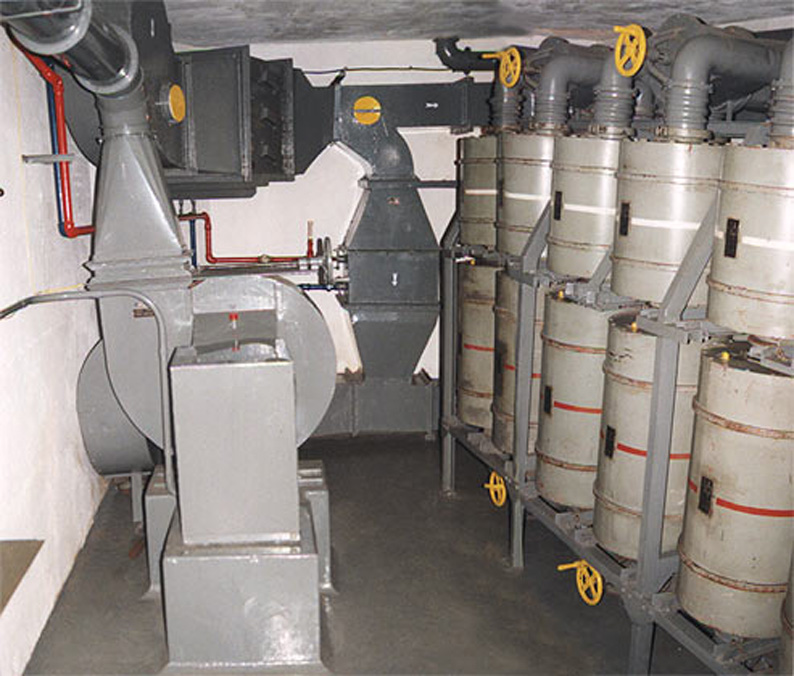

Veramente accezionale era l'impianto di filtrazione dell'aria . Consentiva una sovrapressione di aria pura negli ambienti eliminando così la necessità  di maschere antigas (merito anche delle armi costruite apposta, come vedremo !)

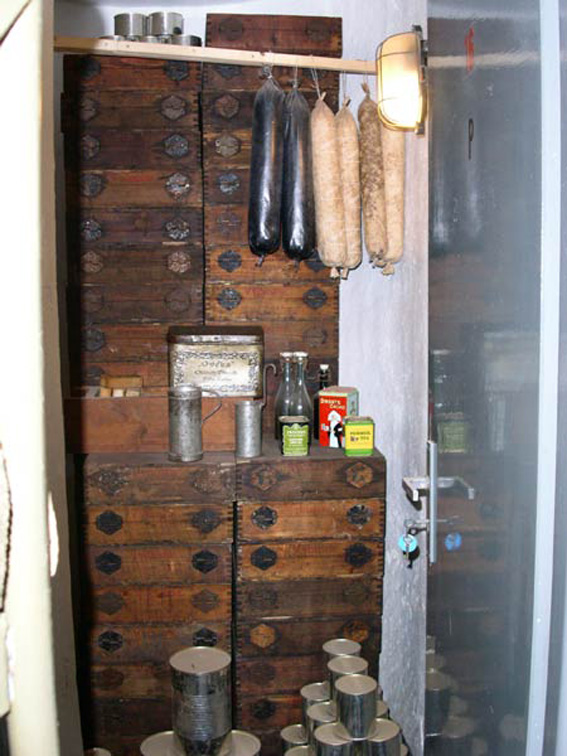

Il deposito viveri per due settimane !


Continua

[Andrea69]

Le fortificazioni ceche, sono del tutto uguali alle fortificazioni della Maginot francese, forse gli stessi ingegneri militari progettarono queste strutture.

[Gio]

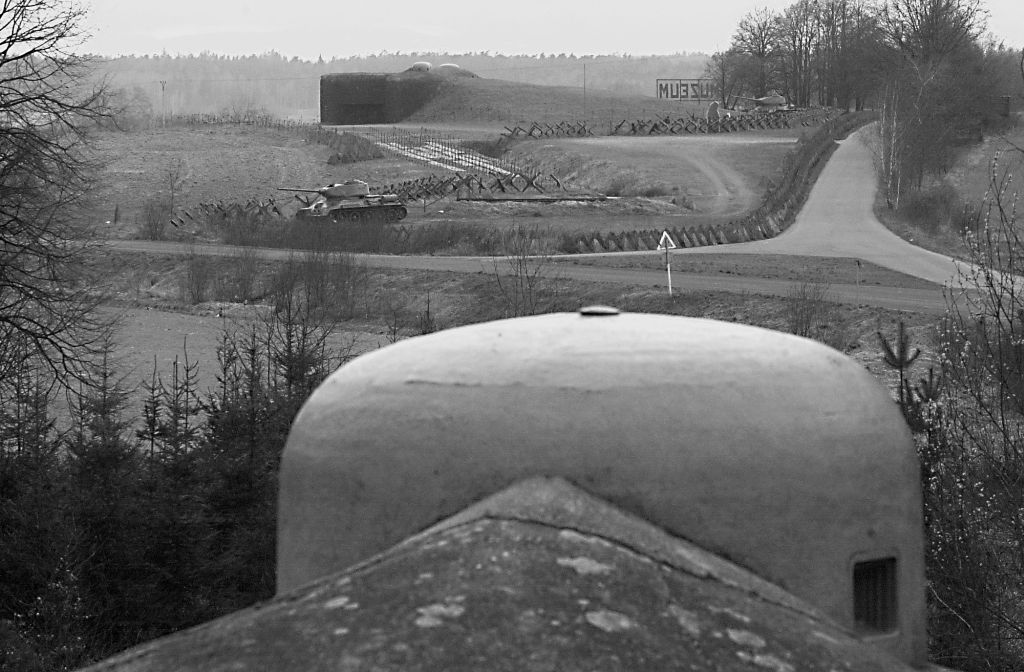

Tempo fa salvai un paio di foto.
Una già  postata tempo addietro e ora questa.
Potrebbe esser la stessa? Capisco che per tipologia si assomigliano tutte ma a destra vedo la scritta Museo.

[swatch83]

Sono rimasto a bocca aperta.... bellissima immagini, e nulla in comparazione al "opera-museo" di Fortezza...

[oklahoma]

Ad Andrea posso dire che (in parte) ha ragione !
I francesi hanno effettivamente collaborato alla costruzione delle opere, sino a quando si poteva lucrarci sopra .
Finiti i soldi, sono spariti, lasciando le opere a livello di scavo o max di cementazione .
Con il trattato del 30/09/1938 tutti i monti Sudeti passarono alla Germania, lasciando ai Ceki la sola Brezinka (in costruzione) che così faceva da confine tra Germania e Polonia.
Comunque pochi mesi dopo la conclusione dei lavori la Germania occupava tutta la zona.
Per Gio.
Non credo si tratti della stessa perchè quella che tu ai postato mi sembra molto più imponente .
Inoltre l'opera più vicina a Brezinca si trova a quasi 10 Km, però il tele fa strani scherzi,quindi non mi pronuncio!
Comunque i Musei sono molti in zona !
Ciao

[oklahoma]

Continuiamo con le foto di Brezinka .
Vediamo come sono installate le armi in dotazione :

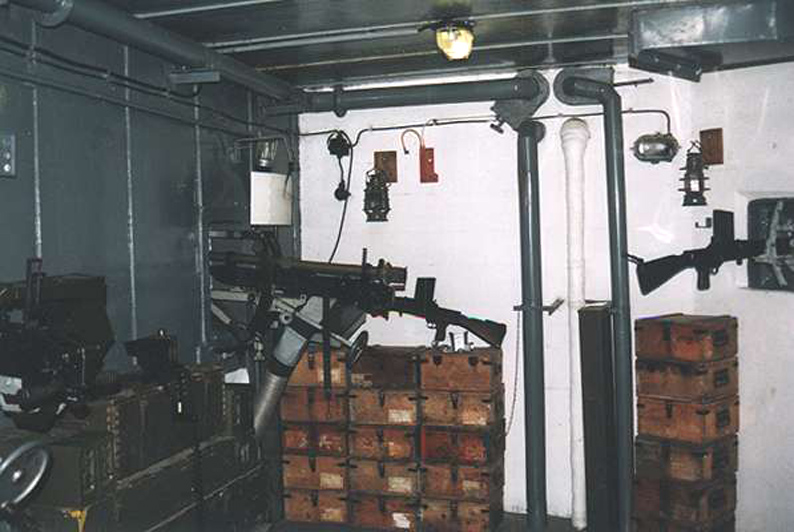

Veduta d'insieme.jpg (191.34 KiB) Visto 1461 volte

Insieme delle armi.jpg (191.63 KiB) Visto 1460 volte

Ed ora il pezzo forte di tutta la presentazione :

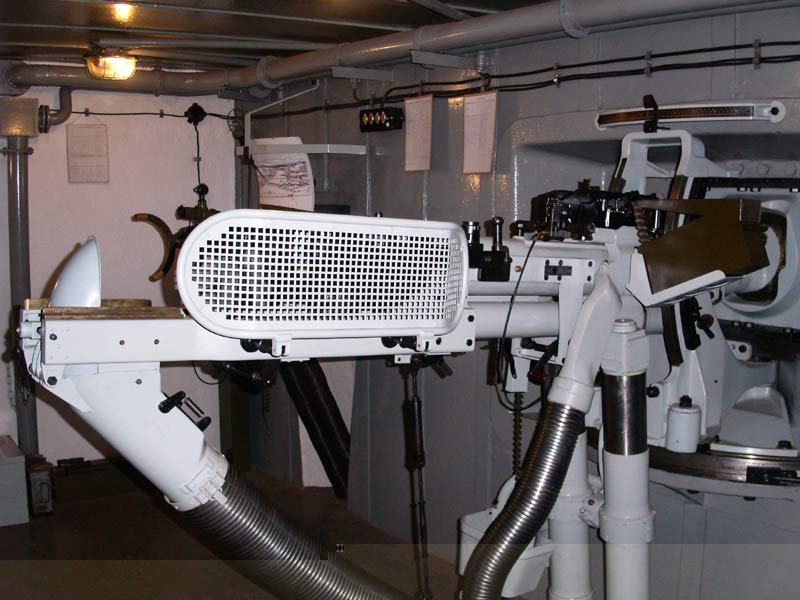

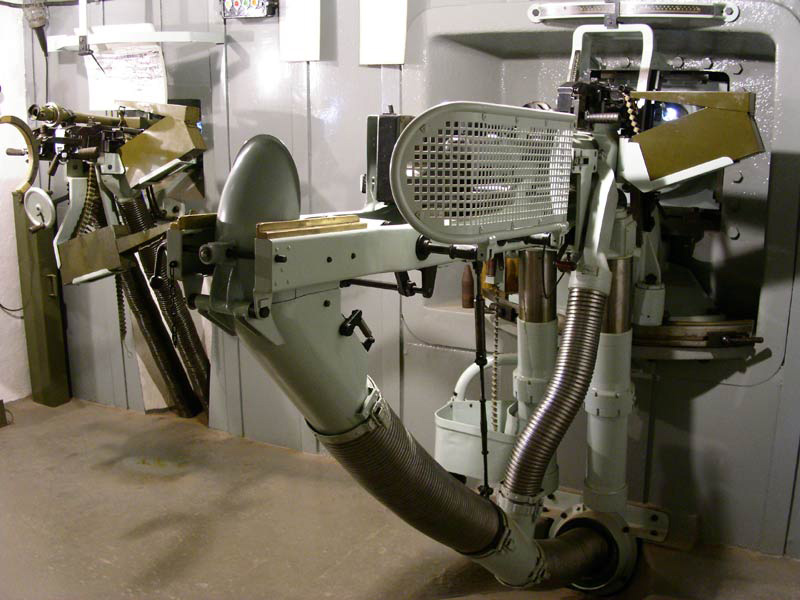

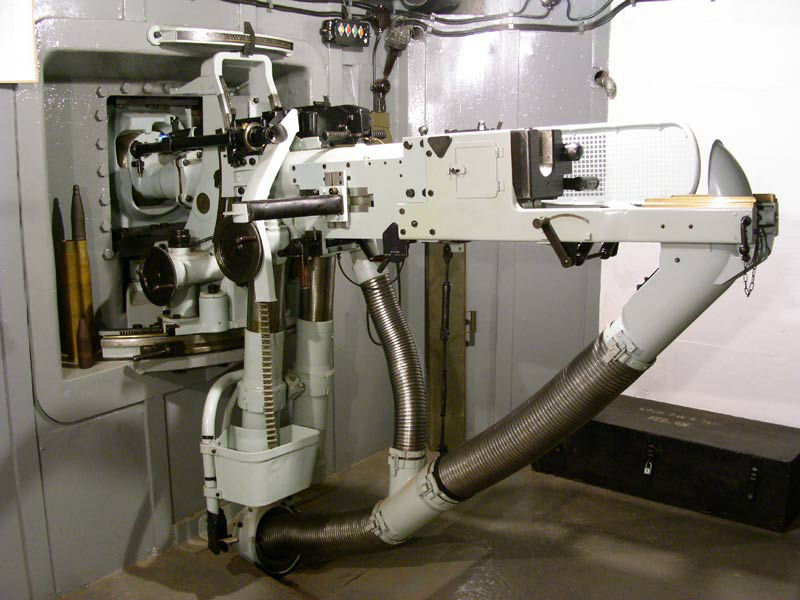

Il cannone anticarro da 47 mm con montata la mitragliatrice coassiale munito di testata a sfera :

Lato destro del cannone.jpg (182.64 KiB) Visto 1463 volte

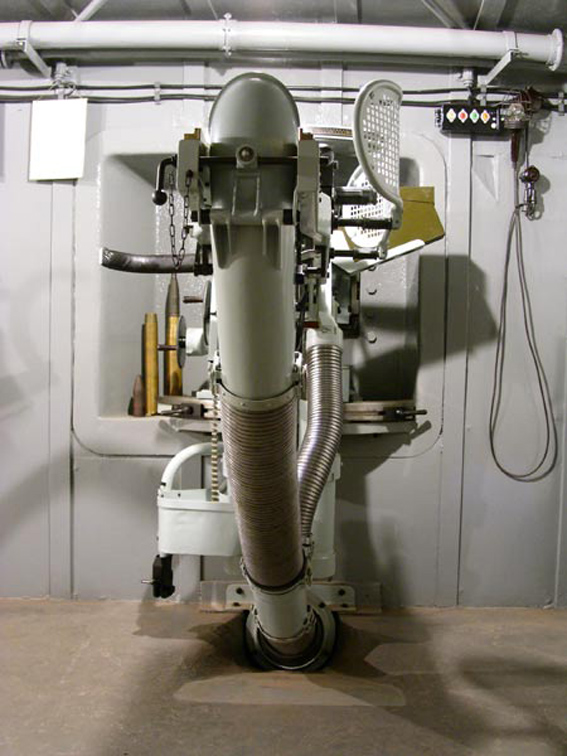

Dietro il cannone.jpg (188.34 KiB) Visto 1460 volte


Lato sinistro cannone.jpg (188.7 KiB) Visto 1461 volte

Notare la raffinatissima costruzione di quest'arma e la massima protezione dei serventi .
Tramite i 2 tubi flessibili i bossoli della mitragliatrice e del cannone, venivano espulsi all'esterno e finivano nel fossato diamante davanti all'opere . Essendo il locale in sovrapressione, dagli stessi condotti uscivano anche i gas ed il fumo prodotto dalle armi .

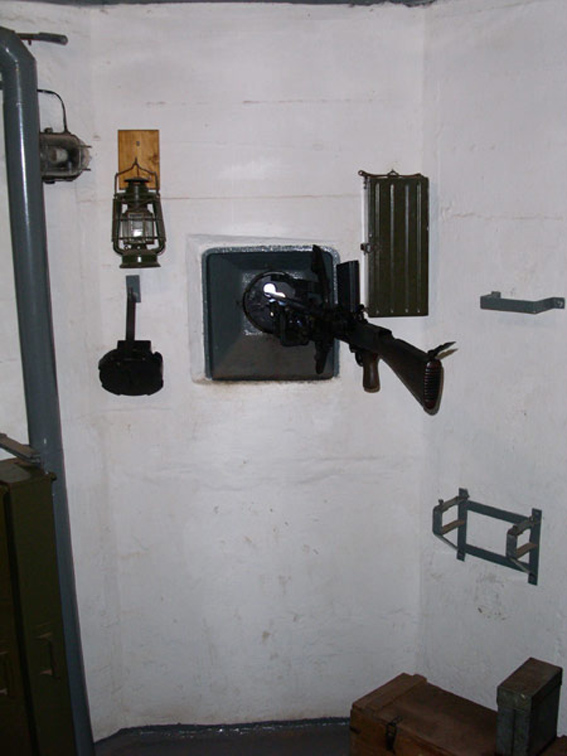

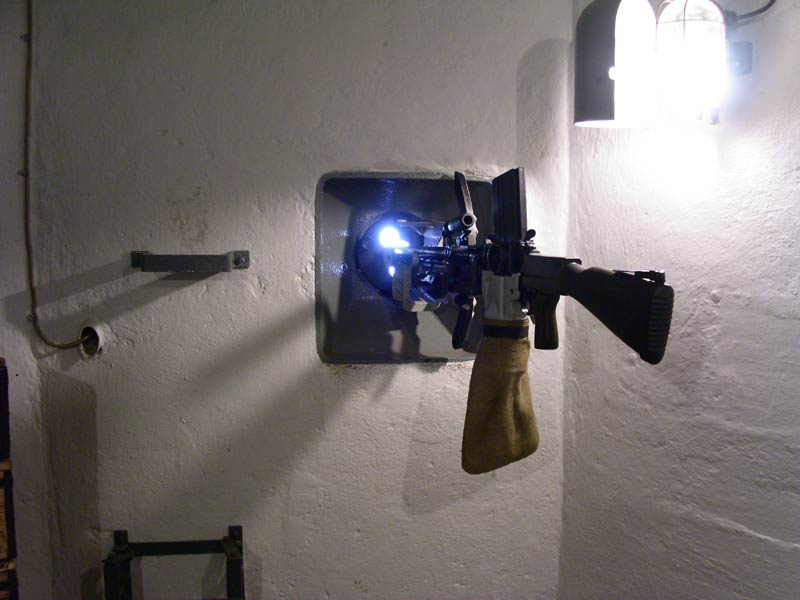

Anche le mitragliatrici adottavano lo stesso sistema :

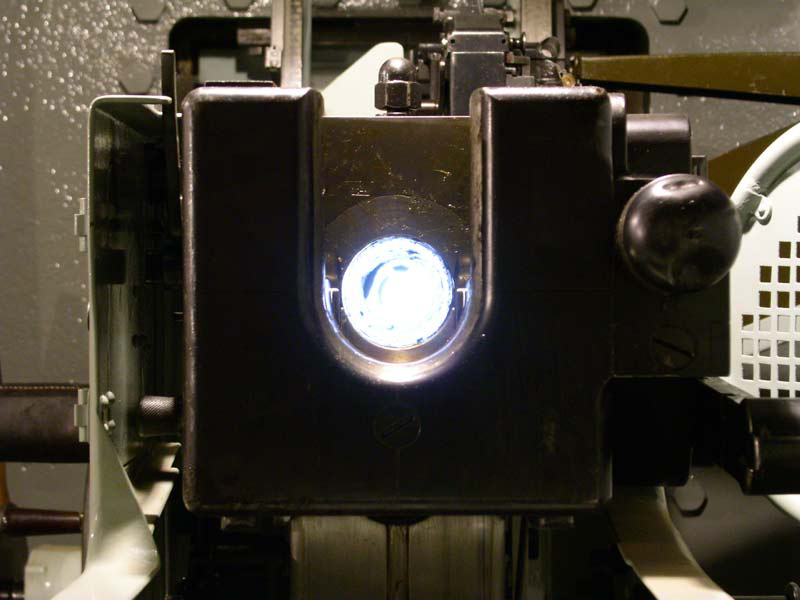

Mitragliatrice con ottica di puntamento.jpg (200.62 KiB) Visto 1459 volte

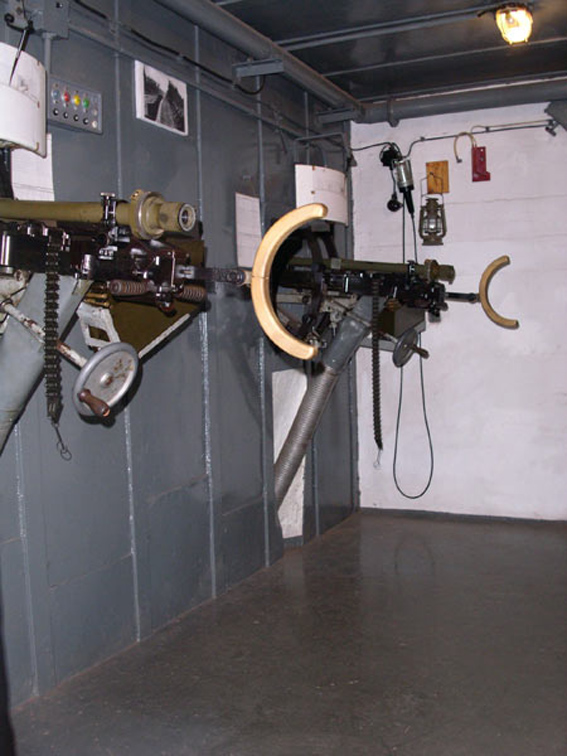

Le due armi in batteria.jpg (185.91 KiB) Visto 1456 volte

Segue

[Fabio_4°>06]

Che foto!!.. Complimenti davvero!!..

[oklahoma]

Concludiamo:

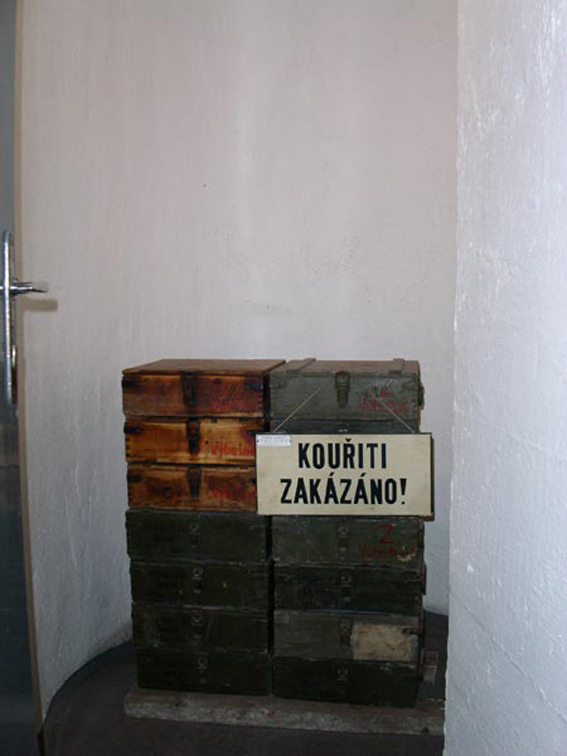

Munizioni Vietato Fumare

Munizioni (Vietato fumare).jpg (137.76 KiB) Visto 1448 volte

Altre armi :

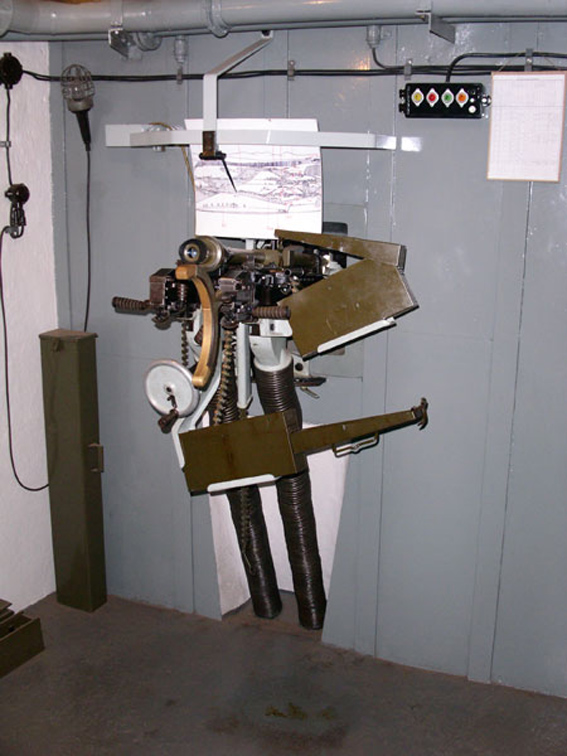

Mitragliatrice binata, interno.jpg (180.58 KiB) Visto 1448 volte

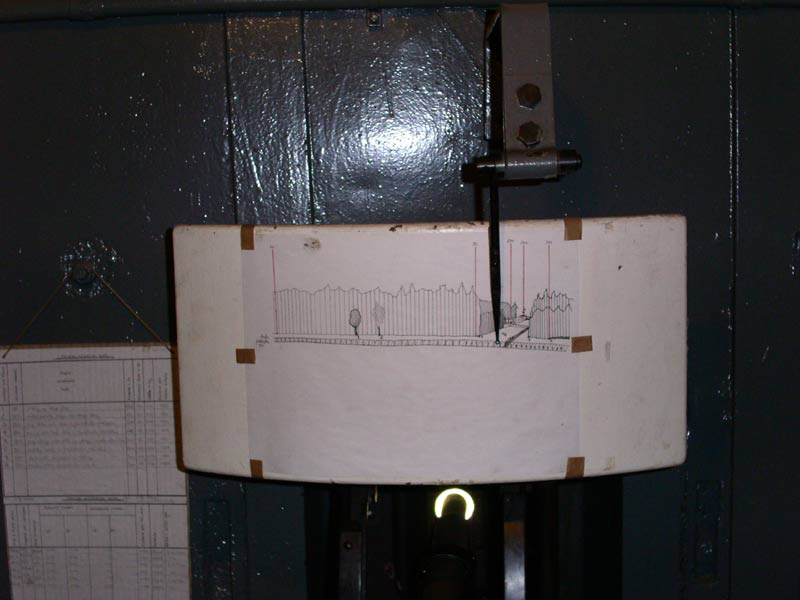

Tabella per tiro notturno.jpg (172.08 KiB) Visto 1448 volte

Protezione laterale.jpg (178.19 KiB) Visto 1447 volte

Protezione laterale 2.jpg (153.35 KiB) Visto 1446 volte

Altri particolari :

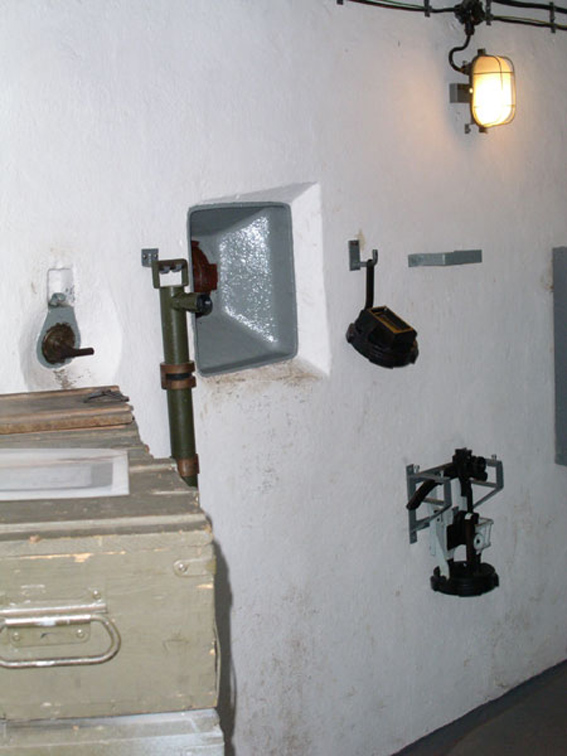

Osservatorio con periscopi.jpg (159.69 KiB) Visto 1446 volte

Osservatorio con periscopio e cadidoia bombe.jpg (181.31 KiB) Visto 1446 volte

Periscopio in una torretta.jpg (154.46 KiB) Visto 1446 volte

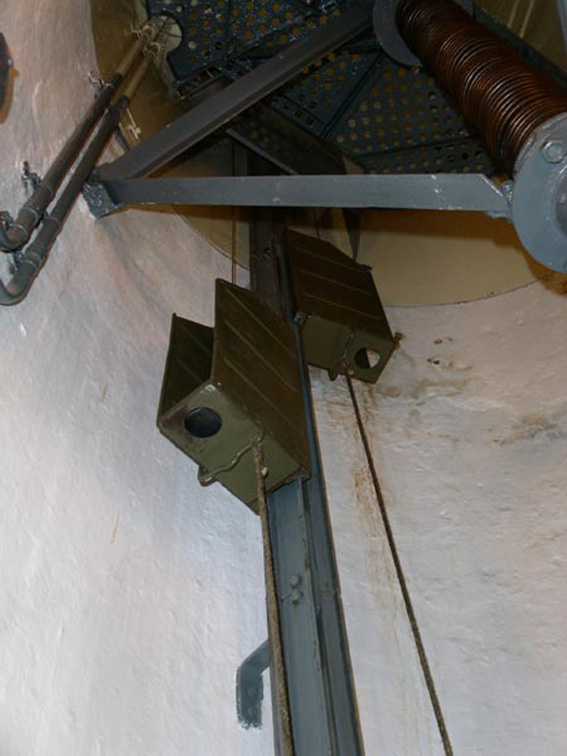

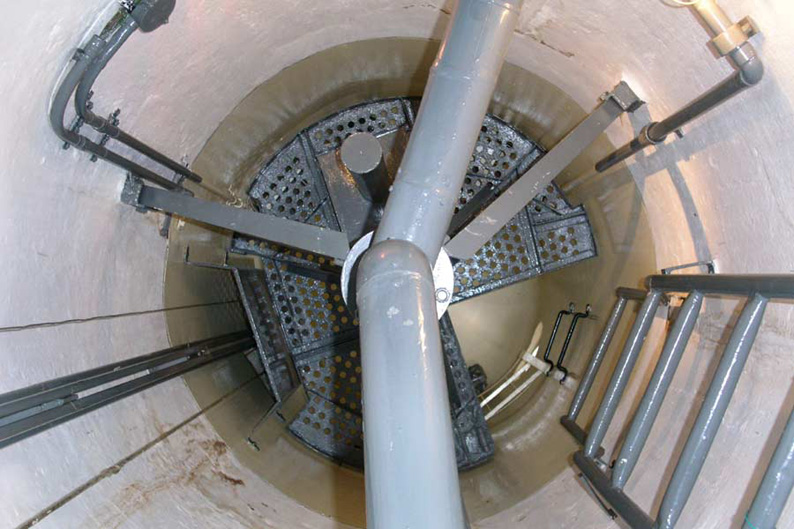

Elevatore di munizioni.jpg (122.58 KiB) Visto 1444 volte

Sembra incredibile lo stato in cui si trova, la armi sono perfettamente efficenti ,come tutte le apparecchiature .
Da noi, in Italia, è impensabile una cosa simile (a causa delle assurde leggi , un cannone in un museo militare, da noi deve essere irrimediabilmente rovinato, chissa mai perchè ).
Spero sia piaciuta, anche perchè non è proprio dietro l'angolo, sarò lieto se qualcuno può dare ulteriori spiegazioni .
Se nè parla comunque, sul Webb in abbondanza .
Ciao

[lappino]

Saluti a tutti,

Bella fortificazione, ottimo il reportaggio!

Ora metto i miei commenti...

Durante la guerra, i tedeschi hanno smontato le armi per impiegarle altrove, negli anni 50 i recuperandi (statali) hanno completato l'opera di sfacelo asportando le torrette e le parti metalliche .
Così si presentava nel 1988 !


...

Le foto d'epoca mostrano proprio i tedeschi smontare le torrette, portandole via con l'uso dei veicoli pesanti tipo "SdKfz 7". Certo, le torrette andarono prese per ferro vecchio anche nel dopoguerra, ma se si vuole trovare il maggiorparte dell torrette ceche, basta andare in Francia (Vallo Atlantico...).
Quelle torrette restaurate di N-S82 "Brzezinka", invece di acciaio, sono di calcestruzzo.
Le foto sopra, dette "prima del restauro", mostrano invece la condizione attuale del bunker vicino, N-S81 "Lom". Anche se e' rimasto senza torrette, e non e' completamente restaurato dentro, anche li' c'e' il museo, pieno delle foto d'epoca. Due bunker fanno una bella combinazione storica: "Brzezinka" per vedere un bunker "com'era", e "Lom" per vedere i documenti, foto, uniformi e armi.
Il cannone 47 mm di "Brzezinka" e proprio lo stesso modello installato nell'opera nel 1938. E non solo: si tratta proprio dello stesso cannone, numero di "targa" incluso!
Durante la guerra, quel cannone era preso dal bunker, e installato nel "Vallo Atlantico" a Norvegia, e conservato dopo la guerra dai norvegesi. I cechi lo hanno trovato nel qualche modo miracoloso, hanno chiesto il governo norvegese per riavere questo che una volta era loro proprieta e, dopo aver ottenuto il permesso, l'hanno trasportato a Republica Cecha e reinstallato sul posto originale.

Qualche foto...http://news.webshots.com/album/378475910VsguSL

[oklahoma]

Ai ragione Lappino, io comunque ho riportato quello che ho letto .
Speravo che ci facevi vedere le foto storiche del smontaggio .
Quelle che ai mostrato fanno parte, quasi tutte, delle opere (incompiute) di Nachod .
Quando le ho visitate, una gentile donzella, giurava che i cannoni nell'opera erano originali, e non di legno come asserivo io.
Infatti erano stati realizzati (male) per fare un Film .
In questa opera ciclopica, realizzata solo a livello di scavo e calcestruzzo, spiccava una grande scritta (in Ceko) :
" Eravamo pronti ! ma ci hanno lasciati soli "
Infatti ! qualche miliardo di euro (ad oggi) e si potevano completare .
Nel 1938, i Ceki, grattando il fondo del pentolone sono riusciti a completare Brezinca ed a gestirla per pochi mesi .
Certo che le cupole sono in cemento, non credo ciò sia rilevante, è già  un miracolo per il resto che hanno reperito.
Io comunque volevo valorizzare il lavoro svolto, e non cercare quello che non è stato fatto !
Ciao

[cavalli]

ottimo lavoro Oklaoma! certo che l'opera in questione è nettamente superiore alle nostre, anche di quelle riutilizzate nel dopoguerra, come soluzioni tecniche, a giustificazione nostra non mancarono le idee ma solo le lire!

[midnight]

Davvero impressionante.. specie le differenze con le nostre opere ed il recupero in toto.
Grazie per la divulgazione!
