Torrette M26 Pershing

[M26]

Sabato scorso, all'interno del bunker della torretta enucleata adiacente 'la Tonante' si parlava del sistema di ammortizzazione del cannone in torretta enucleata.

Ho visionato velocemente il libro che ho sull'M26 ed il sito di Ferrea Mole, non trovando però specifica scheda tecnica.

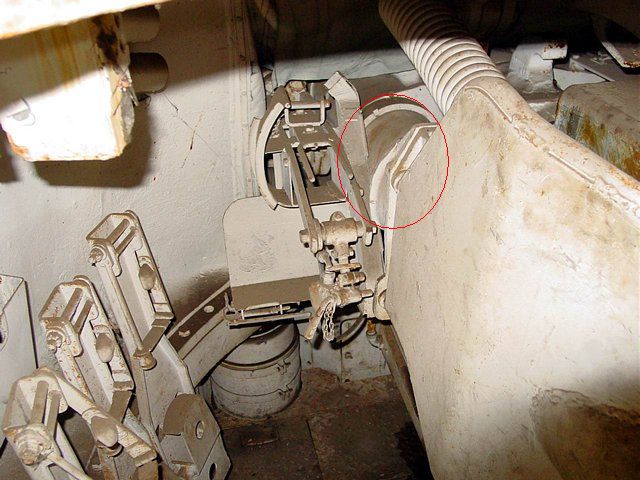

Non sono un esperto carrista, ma dalle foto che posto si possono vedere una coppia di cilindri che a mio avviso costituiscono i freni idraulici che garantivano l'assorbimento del rinculo del pezzo.
Stesso principio tecnico era presente anche nei 90/50 sf.

Penso che gli ammortizzatori in torretta fossero fissati direttamente allo scudo frontale della torretta e quindi, al momento dello sparo, il cannone rientrava in parte all'interno della torretta, frenato appunto da tale sistema.

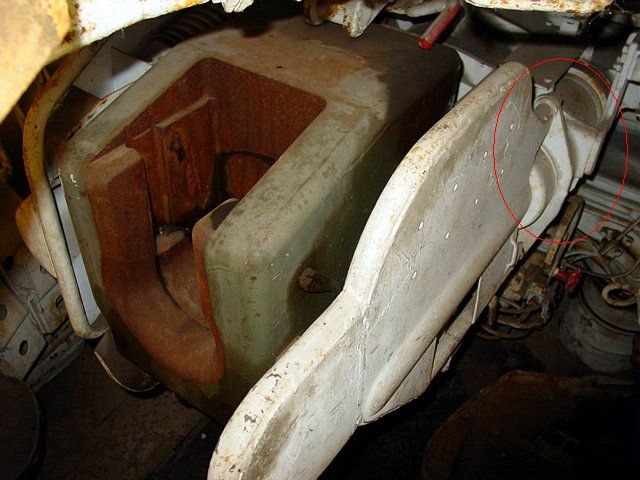

La molla che invece si intravvede su una foto credo che servisse a sostenere la culatta del cannone alla struttura della torretta.

[M26]

Il pacchetto di una P enucleata era composto di 4 persone: 3 in torretta ed 1 all'interno del bunker.

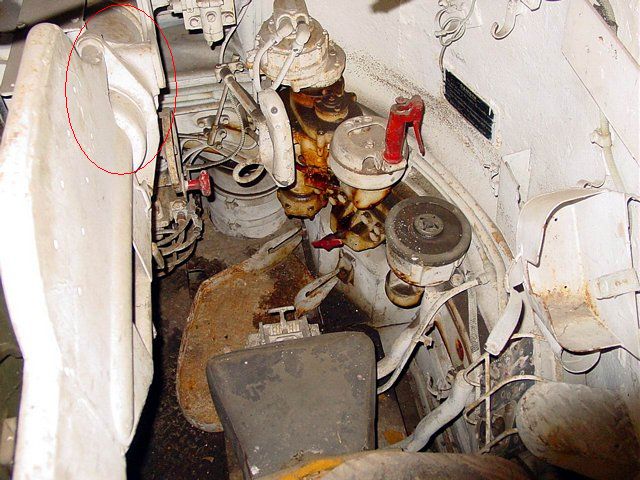

In torretta sulla destra si trovava il puntatore (foto 1, si vedono gli strumenti di elevazione e di direzione); dietro al puntatore si trovava il capo pezzo che si posizionava proprio al di sotto della cupola con oblò esterni e visore; sulla sinistra si trovava il mitragliere/servente (foto 2).

[Buriasco]

ma le foto...sono di torretta enucleata M3 di qualche postazione o di m26 ?

[120Fornovo]

Da "FerreaMole"
http://www.ferreamole.it/images/pershin ... rs_03m.htm

ARMAMENTO PRINCIPALE

Modello cannone M3 (T7) da 90 mm su affusto M67 (T99E2)
Meccanismo di rotazione torretta elettro-idraulico (servizio) e manuale (emergenza)
Tempo minimo rotazione torretta di 360° 15 secondi
Meccanismo di elevazione cannone manuale
Elevazione da -10° a +20°
Rateo massimo di fuoco 8 colpi al minuto
Sistema di caricamento manuale
Stabilizzatore del tiro non previsto
Peso cannone 1.044 Kg.
Lunghezza cannone senza freno di bocca 4,50 ml.
Otturatore a scorrimento verticale
Meccanismo di fuoco a percussione
Spessore corazzatura scudo cannone 11,3 cm.
Lunghezza rinculo normale 33 cm., massima 35 cm.
Freno rinculo idraulico
Azionamento sparo elettrico (servizio) o manuale (emergenza)
Numero proiettili stivati a bordo 70

Saluti a tutti e auguri di Buona Pasqua a tutti i fanarresto e non.

[M26]

ma le foto...sono di torretta enucleata M3 di qualche postazione o di m26 ?

detto fra noi è la torretta enucleata di M26 che ho recuperato tempo fa. E che ora ho collocato nell'orto di mio suocero

Grazie Maurizio per i dettagli tecnici pescati su Ferrea Mole.

Buona Pasqua a tutti. E buone gite fuori porta.

[axtolf]

detto fra noi è la torretta enucleata di M26 che ho recuperato tempo fa. E che ora ho collocato nell'orto di mio suocero

Scusa? Ma non hai pensato che anche Cavalli ne avrebbe voluto una? (possibilimente con tutta la postazione sotto anche).

[M26]

OPS! Che dimenticanza.
Però un carro intero per Cavalli potrebbe andar bene.
Una saldata alla canna ed un bel pò di antiruggine e di pittura verde e poi nel giardino di casa farebbe un figurone.

Sai che invidia i vicini.

[Q.ta 54]

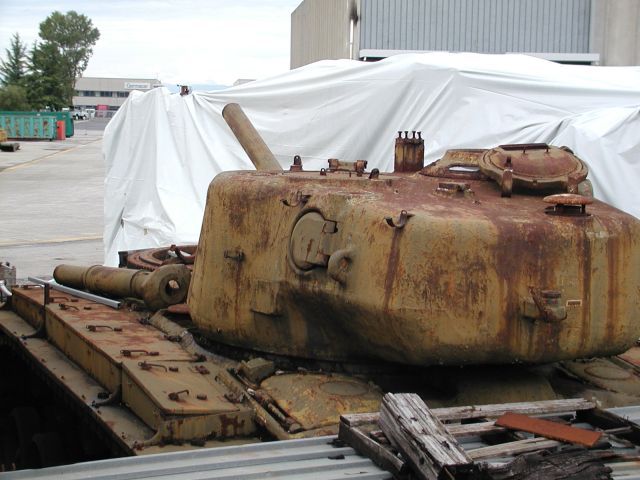

Ad integrazione alle belle foto di Stefano, un'immagine che descrive tutti i dispositiviti visibili.

Per quanto riguarda gli ammortizzatori di sparo: collegano sicuramente il blocco culatta con la culla, dove lo scudo frontale dovrebbe farne parte.

Degno di nota , secondo me è anche il freno di volata, ho trovato in rete:

http://www.afvnews.ca/muzzle.html

Per ultimo il "mollone": denominato equilibrator assembly
dovrebbe servire a controbilanciare la forza impiegata dalla massa del cannone con la relativa piattaforma (torretta).

Lascio a voi commenti, rettifiche & integrazioni.


Auguroni di Buona Pasqua

Ciao Ciao
A presto
Franco

[Q.ta 54]

OPS! Che dimenticanza.
Però un carro intero per Cavalli potrebbe andar bene.
Una saldata alla canna ed un bel pò di antiruggine e di pittura verde e poi nel giardino di casa farebbe un figurone.

Sai che invidia i vicini.

...e alla postazione sottostante potrebbe pensaci Axtof con una squadra di cottimisti delle sue parti...

[Buriasco]

Da Yuutube... M26.
Quelli della fanteria d'arresto erano immobili e silenziosi...

http://www.youtube.com/watch?v=4inUtKYhk1o
