MUNIZIONAMENTO PER CANNONE 90/50 M3 - 2° PARTE

[bat64]

Ecco gli ultimi dati sul munizionamento 90/50 M3 che ho scovato. Queste informazioni risalgono al 1957. Un doc. successivo conferma solo l' introduzione del "CARTOCCIO GRANATA HE-AT M509" del quale non ho dati o immagini

°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°

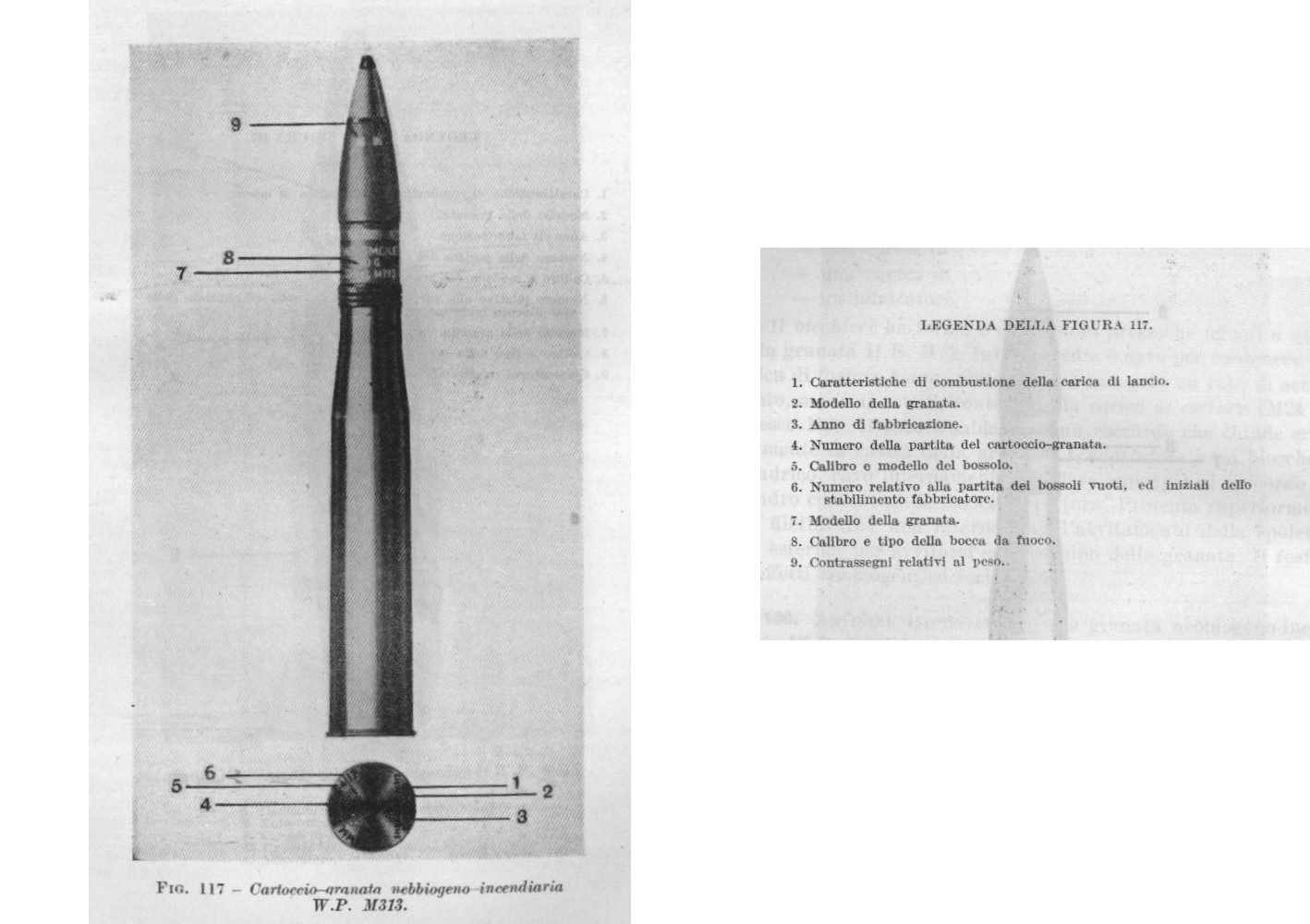

W.P. M313
Proietto nebbiogeno incendiario con carica di fosforo bianco. Viene impiegato con spolette:
- a percussione M48 A2;
- a percussione M48 A3.

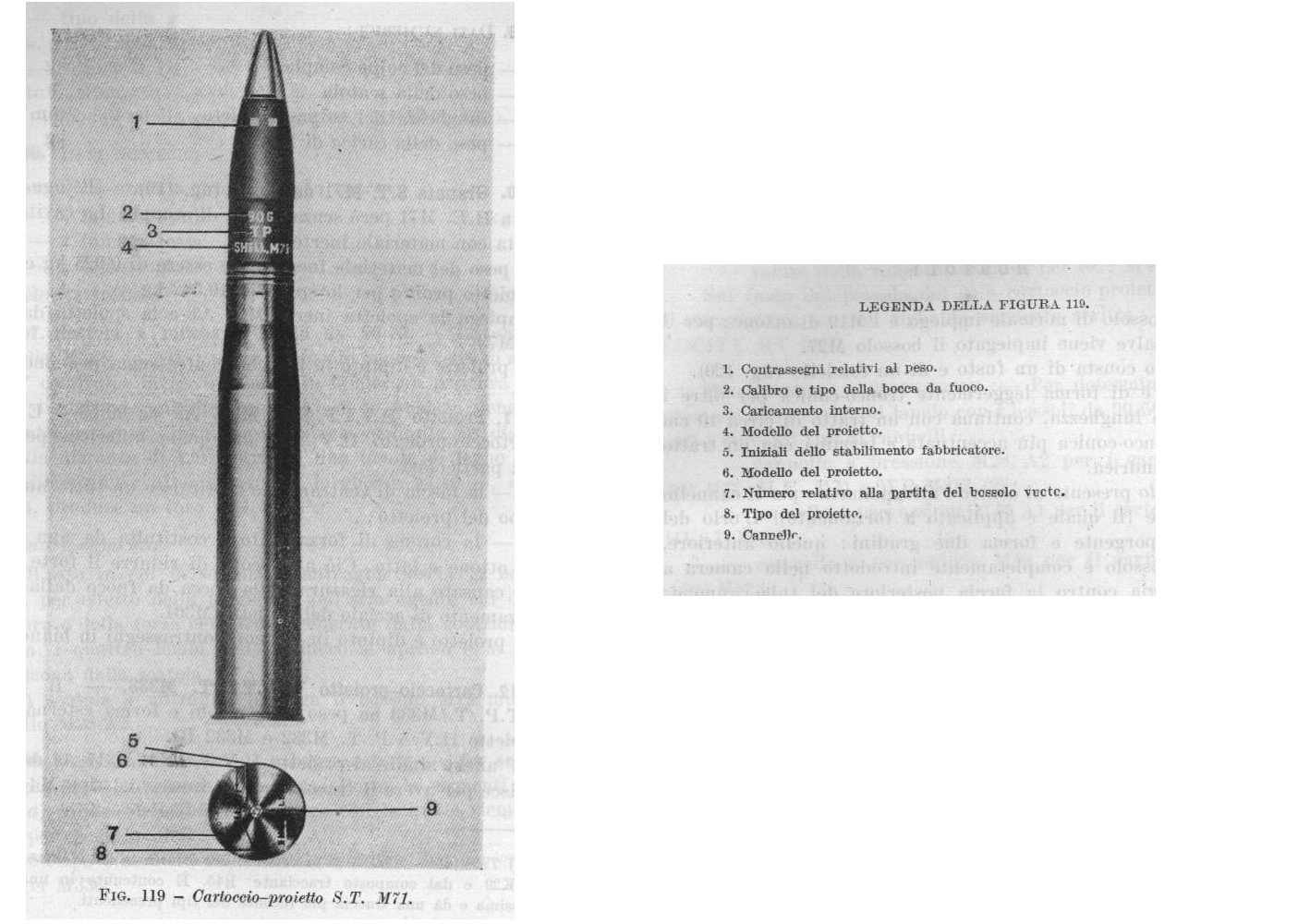

S.T. M71
E' una granata da scuola tiro. Simile alla M71 ma senza carica di scoppio.


H.V.A.P./T M333
Praticamente uguale all' M332 ma con un tracciatore diverso.


H.V.T.P./S.T. M317
Proietto da scuola tiro simile all' H.V.A.P ma con la corona di forzamento in materiale dolce per ridurre l' usura della bocca da fuoco.

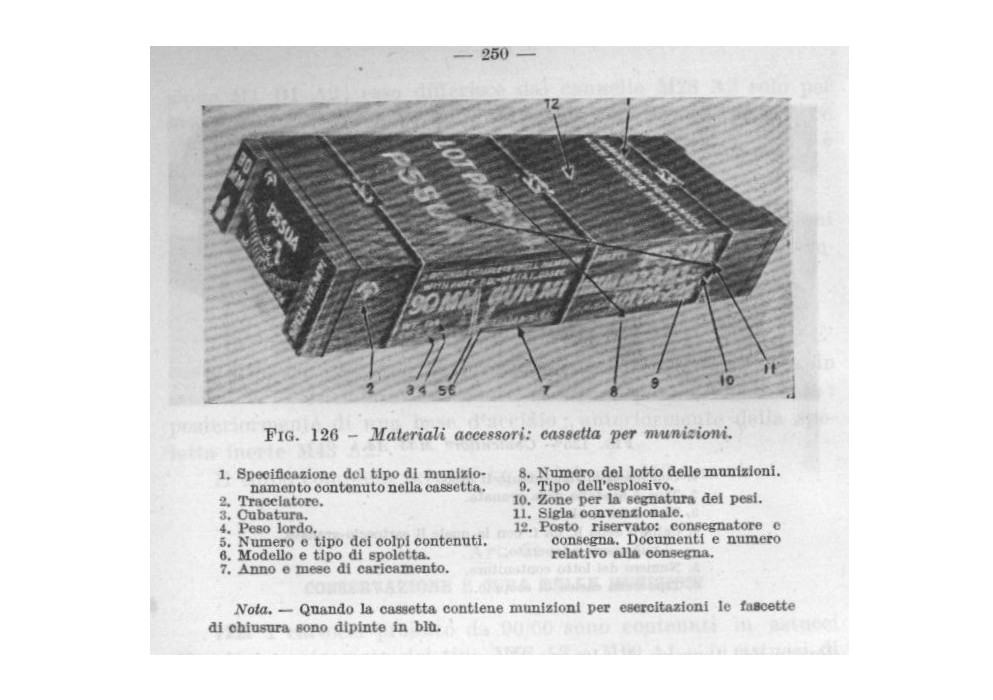

Segue l' immagine della cassa contenitore.


°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°



Ciao

Bat64

[bat64]

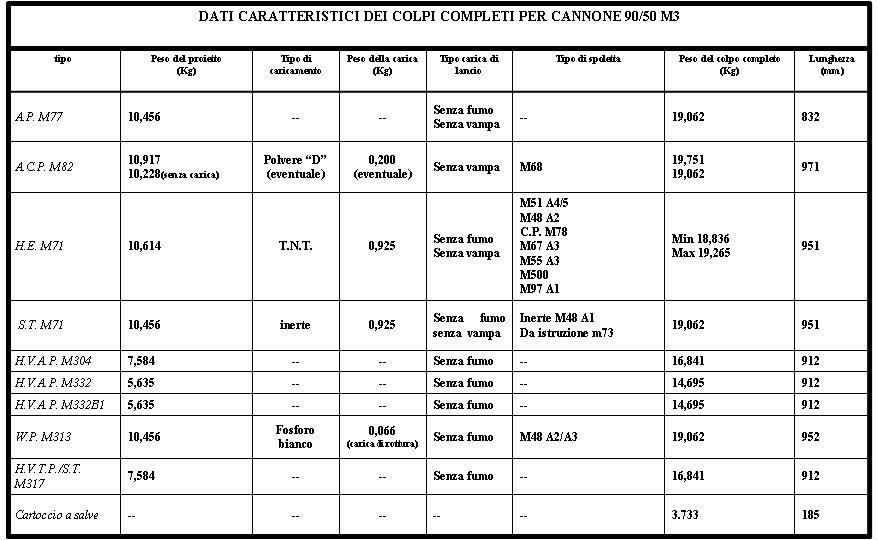

Per finire includo una tabella riassuntiva con dati numerici.

Ciao,

Bat64

[120Fornovo]

Che dire in più?
Mancano solo le info sull'HEAT (Hight Energy Anti Tank) alla completezza.

Nell'eventualità , si può solo aggiungere che nella pubblicazione "Stato Maggiore dell'Esercito - Ispettorato delle Armi di Fanteria e Cavalleria - Istruzione sui bossoli canna cal. 6.5, 7.7 e 12.7 per l'addestramento al tiro controcarri" - 1968" viene descritto l'uso della riduzione dal calibro 90 mm al 12.7 Browning.

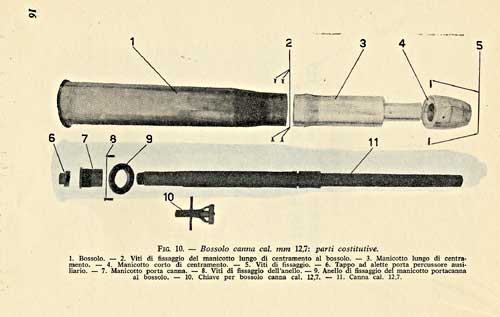

Il bossolo-canna per il 90/50 era foggiato a imitazione del colpo Apc-T-M82 da 90 mm: si trattava di un bossolo di cannone all'interno del quale era fissata una canna di mitragliatrice Browning accorciata, tenuta in sito e centrata da un finto cartoccio-granata in Ergal.
Al centro del fondello del bossolo era fissato un piccolo otturatore a due alette frontali che chiudevano la culatta della canna in 12.7 mm e si apriva per mezzo di una speciale chiave.
Era previsto l'utilizzo della cartuccia da 12.7 mm perforante, incendiaria e tracciante PIT M20. Il tiro era previsto fino a 800 metri.

Personalmente: mai visto, ma me ne parlarono al tempo che fu ... che esistevano appositi poligonetti all'uopo dedicati.

La notizia di cui sopra e l'immagine sono tratte dal sito: http://www.artiglieria.net

[LaVaAPochi]

HEAT è l'acronimo di High Explosive Anti Tank.

Ovvero carica cava effetto "Monroe" (no, non Marylin, ma altrettanto... Letale).


E*

[120Fornovo]

HEAT è l'acronimo di High Explosive Anti Tank.
Ovvero carica cava effetto "Monroe" (no, non Marylin, ma altrettanto... Letale).
E*

azzz .... pagherò da al prossimo incontro!
