Come si costruisce un'opera

[RMV]

Le opere venivano costruite anche bene, ma a volte la natura sfavorevole del terreno innescava cedimenti che minavano la struttura dell'opera stessa.

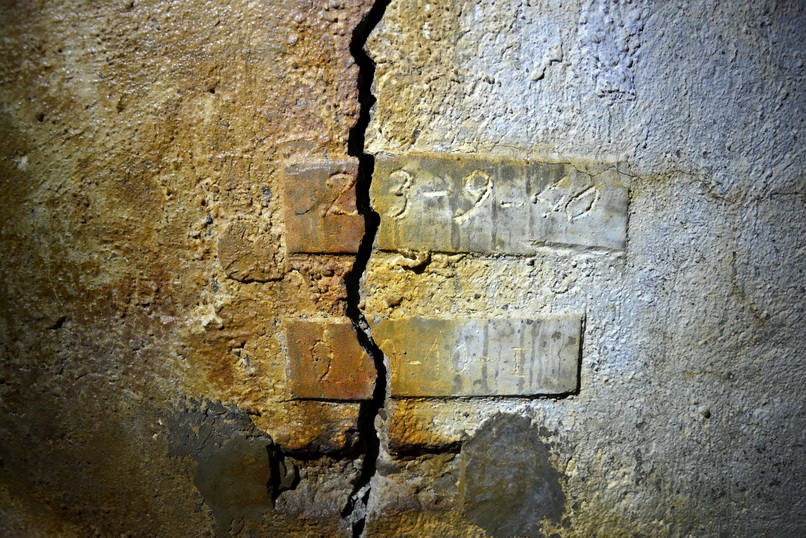

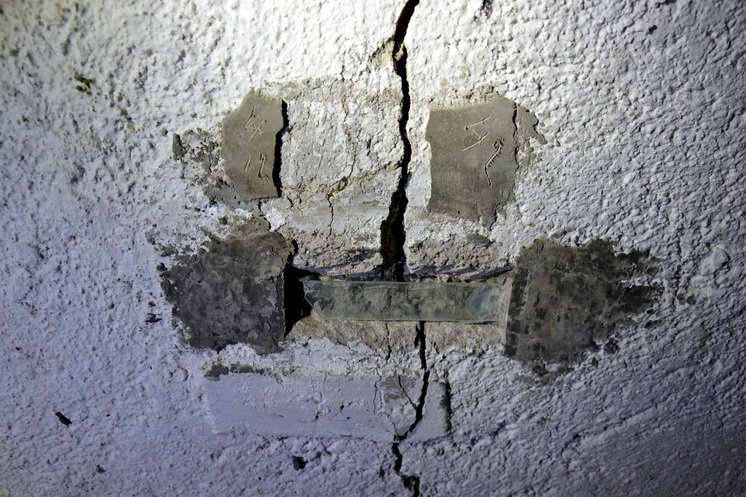

Un esempio è l'opera 1 di Comeglians dove per monitorare questi spostamenti sono stati inseriti nelle fressure dei vetrini.
Interessante il fatto che sono datati 1938 (XVI EF) 1940 e 1942.
Le opere di Comeglians sono del 1940, quindi i primi problemi si sono verificati prima del completamento dell'opera e il monitoraggio è proseguito anche negli anni sucessivi.


vetrino 38.jpg (275.26 KiB) Visto 11774 volte

vetrino 40.jpg (279.22 KiB) Visto 11774 volte

Vetrino 42.jpg (210 KiB) Visto 11774 volte

[Gio]

Questa dei vetrini è veramente una chicca

[RMV]

Questa dei vetrini è veramente una chicca

Altra "chicca" dell'opera 1 di Comeglians è anche quella di avere al suo interno una piccola sorgente d'acqua, unico esempio per quanto ne so nel XVi settore, altre due ci sono nel XVII


Non è una fonte proprio cristallina ma forse nel 1940 era migliore

Sorgente 1.jpg (287.71 KiB) Visto 11759 volte

[cavalli]

sempre foto molto interessanti! grazie

[RMV]

sempre foto molto interessanti! grazie

Grazie a te, sono contento che piacciano, suscitare l'interesse dei Veci del forum non è cosa facile, soprattutto per uno come me mosso da tanta passione, ma da zero esperienza militare.

[Zuma48]

Il sistema dei lastrini di vetro ,messi in rilievo nelle foto precedenti ,è ancora un ottimo metodo per rilevate movimenti di assestamento dei
manufatti quando si nota qualche fessurazione . All' inizio degli anni 60 una ala del I.T.I Kennedi di Pordenone ( la 1° sede ) è stato
costruita sopra una palafitta formata da pali in cemento lunghi circa 10 mt. (io facevo la 3° media e per qualche mese abbiamo sopportato
il frastuono dei battipalo ). Poi in quel sito ci sono andato anche io e dopo non molto hanno iniziato ad applicare i lastrini causa alcune
crepe che si erano evidenziate . Purtroppo quando si costruisce so terreni di risorgiva si corre qualche rischio .

[Gio]

Eh si. Noi vecchietti ce li ricordiamo quei vetrini.....

[cavalli]

sempre foto molto interessanti! grazie

Grazie a te, sono contento che piacciano, suscitare l'interesse dei Veci del forum non è cosa facile, soprattutto per uno come me mosso da tanta passione, ma da zero esperienza militare.

[fezerico]

in un opera di porticina fuori dal malloppo arma si può notare come facevano a fissare le pietre per il maschermento, con dei semplici legnetti.

[Gianfranco]

Invece in questo Centro al Moncenisio per fissare le pietre del mascheramento della cannoniera hanno utilizzato dei tondini metallici come si vede dalle immagini.Forse quando fu realizzato il metallo non scarseggiava ancora.
Gianfranco e Graziella

[fezerico]

sicuramente da quelle parti il ferro non scarseggiava...

[Gianfranco]

sicuramente da quelle parti il ferro non scarseggiava...

Ciao,sicuramente durante la realizzazione del I Sistema Difensivo del Moncenisio,che avvenne all'incirca fra gli anni 1932 e 1935 la disponibilità del metallo non rappresentava un grosso problema come dimostra il gran numero di casematte metalliche per pezzi di artiglieria e mitragliatrici presenti nel IX Settore.
In che anno invece fu realizzata l'opera di cui hai pubblicato la foto?
Sul rivestimento della casamatta metallica del Centro 17 fanno ancora bella mostra i supporti metallici a cui erano fissate le pietre del mascheramento.Curiosamente sul rivestimento della casamatta vicina questi supporti non sono presenti.
Posto un paio di foto del rivestimento con i supporti metallici per il mascheramento.
Gianfranco

[Gianfranco]

Come accennato precedentemente il rivestimento della casamatta metallica vicina è privo dei sostegni metallici destinati a sostenere il mascheramento.
Gianfranco

[fezerico]

quell opera di preciso non saprei devo consultare il testimone di cemento ma a giudicare da una targhetta trovata nei dintorni e dalla struttura direi dal 1935 al 1940, infatti sopra l entrata il mascheramento non era finito e c erano dei pernetti annegati sul cemento simili a quelli che hai postato. Segno che il ferro non scarseggiava e quindi costruite in tempo di pace

[Gianfranco]

quell opera di preciso non saprei devo consultare il testimone di cemento ma a giudicare da una targhetta trovata nei dintorni e dalla struttura direi dal 1935 al 1940, infatti sopra l entrata il mascheramento non era finito e c erano dei pernetti annegati sul cemento simili a quelli che hai postato. Segno che il ferro non scarseggiava e quindi costruite in tempo di pace

Grazie per il chiarimento,ancora una cosa:era una 15000 oppure una 200?E' stata reimpiegata nel dopoguerra?
Gianfranco
